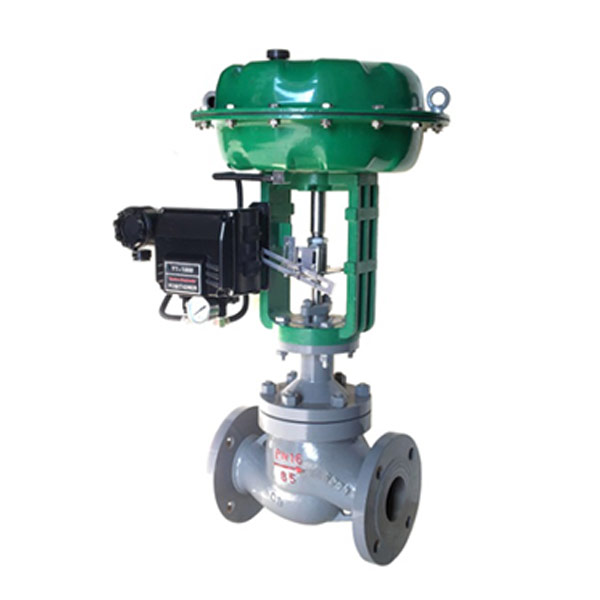

ZJHPF46系列 氣動薄膜襯氟調節閥 產品介紹概要描述：
ZJHPF46系列精小型氣動薄膜單座襯氟調節閥采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、折裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別使用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0,6、1.0、1.6、2.5、class150LB；公稱通徑范圍DN20-300；使用溫度由-20℃～200℃范圍內多種檔次；泄漏等級VI級，流量特性為線性或等百分比。
ZJHPF46系列精小型氣動薄膜單座襯氟調節閥是氣動單元組合儀表中的執行單元，配用電－氣轉換裝置之后，也可進入電動單元組合儀表系統，它接受來自調節儀表信號，直接改變被調介質（如液體、氣體、蒸汽等）的流量，使被控工藝參數（如溫度、壓力、流量等）保持在給定值。
一、結構特征與原理
調節閥是由氣動薄膜執行機構與調節機構二部分組成，其結構與原理見下圖（調節閥結構圖）。
執行機構是氣動調節閥生產過程自動控制系統的重要組成部分，其有正反兩種作用形式，當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式（如下圖）當信號壓力增加，推桿退出膜室的叫反作用，與閥配合構成氣開式（如下圖）。其原理：當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間的流通面積，直到彈簧的反作用與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數之目的。
二、規格與技術參數
| 公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 閥座直徑DN |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量參數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
| |
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
| 額定流量L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
| 膜片有效面積Ae（cm） |
280 |
400 |
630 |
1000 |
1600 |
| 公稱壓力PN(MPa) |
0.6、1.0、1.6、2.5 |
| 固有流量特性 |
直線、等百分比 |
| 固有可調比R |
30:1 |
| 工作溫度T(℃) |
-30℃～+150℃ |
| 信號范圍Pr(Kpa) |
20-100、40-200、20-60、60-100、80-240 |
| 氣源壓力MPa |
0.140.4 |
| 允許壓差（MPa） |
不限定位器 |
5.3 |
3.7 |
23 |
13 |
0.85 |
0.74 |
0.47 |
0.30 |
0.27 |
0.18 |
0.11 |
0.12 |
0.08 |
0.05 |
0.04 |
0.03 |
| |
帶定位器 |
6.4 |
6.4 |
5.5 |
301 |
2 |
1.7 |
1.1 |
0.71 |
0.63 |
0.41 |
.26 |
0.28 |
0.20 |
0.11 |
0.08 |
0.05 |
| 接管螺紋 |
M16*1.5 |
三、主要性能指標
| 項目 |
一般調節閥 |
中溫（柔石墨填料）或波紋管密封調節閥 |
| |
不帶定位器 |
帶定位器 |
不帶定位器 |
帶定位器 |
| 基本誤差（%） |
±5 |
±1 |
±15 |
±4 |
| 回差（%） |
±3 |
±1 |
±10 |
±3 |
| 死區（%） |
±3 |
±0.4 |
±8 |
±1 |
| 始終點偏差（%） |
氣開 |
始點 |
±2.5 |
±1 |
±6 |
±2.5 |
| |
|
終點 |
±5 |
|
±15 |
|
| |
氣關 |
始點 |
±5 |
|
±15 |
|
| |
|
終點 |
±2.5 |
|
±6 |
|
| 額定形成偏差（%） |
2.5 |
2.5 |
6 |
2.5 |
| 允許泄漏量 |
調節型（L/h） |
10-4×閥額定容量（JP） |
| |
調節切斷閥 |
閥座直徑（mm） |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
| |
|
允許泄漏量（ML/min） |
軟密封：VI級 |
| 額定流量系數偏差（%） |
±10 |
| 固有流量特性偏差 |
符合IEC534-1976和GB/T13927中規定的斜率要求 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
四、主要零部件材料
| 零件名稱 |
材料 |
| 閥體、閥蓋 |
HT200、ZG230-450、ZG1Cr18Ni9Ti |
| 襯料材料 |
F46、F4、F3、PO、PE、X、X3、PFA |
| 閥芯 |
ICR18Ni9Ti |
| 波紋管 |
F46、F4 |
| 填料 |
聚四氟乙烯、柔性石墨 |
| 彈簧 |
60Si2Mn |
| 膜蓋 |
A3 |
| 閥桿、推桿 |
2Cr13、1Cr18Ni9Ti |
| 襯料 |
2Cr13 |
五、ZJHPF46系列精小型氣動薄膜單座襯氟調節閥主要外形及連接尺寸
| 公稱通徑 |
標準值 |
參考值 |
| DN |
PN1.0、 PN1.6 |
| |
L |
D |
D1 |
D2 |
f |
C |
n-d |
L1 |
H |
| 15 |
130 |
95 |
65 |
45 |
2 |
14 |
4-14 |
285 |
487 |
| 20 |
150 |
105 |
75 |
55 |
2 |
16 |
4-14 |
285 |
487 |
| 25 |
160 |
115 |
85 |
65 |
2 |
16 |
4-14 |
285 |
493 |
| 32 |
180 |
135 |
100 |
78 |
2 |
18 |
4-18 |
285 |
524 |
| 40 |
200 |
145 |
110 |
85 |
3 |
18 |
4-18 |
308 |
530 |
| 50 |
230 |
160 |
125 |
100 |
3 |
20 |
4-18 |
308 |
538 |
| 65 |
290 |
180 |
145 |
120 |
3 |
20 |
4-18 |
394 |
686 |
| 80 |
310 |
195 |
160 |
135 |
3 |
22 |
8-18 |
394 |
706 |
| 100 |
350 |
215 |
180 |
155 |
3 |
22 |
8-18 |
394 |
726 |
| 125 |
400 |
245 |
210 |
185 |
3 |
24 |
8-18 |
498 |
969 |
| 150 |
480 |
280 |
240 |
210 |
3 |
24 |
8-23 |
498 |
969 |
| 200 |
600 |
335 |
295 |
265 |
3 |
26 |
8-23 |
498 |
1009 |
| 250 |
622 |
390 |
350 |
320 |
3 |
28 |
12-23 |
620 |
1353 |
| 300 |
698 |
440 |
400 |
3682 |
4 |
28 |
12-23 |
620 |
1390 |
