ZSSJM型電動套筒調節閥

上海寶豐閥門有限公司是集設計開發、生產、安裝、銷售、服務于一體的閥門專業制造企業。公司產品ZSSJM型電動套筒調節閥 質量可靠，生產歷史悠久、技術力量雄厚、工藝、性能穩定、檢測設備齊全，深受廣大客戶的好評信賴。

專業服務:
服務熱線: 021-56635555
圖文傳真: 021-66580525
電子郵件: 408900900@qq.com

在線服務:

產品介紹同類產品在線訊盤

ZSSJM型電動套筒調節閥產品介紹概要描述：
ZSSJM型電子式直行程電動套筒調節閥是由于3810L系列電子式電動執行機構和套筒調節機構組成，電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單，廣泛應用于電力、冶金、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。電動套筒調節閥適用于壓差較大泄漏較大的場合。產品符合JB/T7387-1994。

一、主要技術參數和性能指標

公稱通徑DN(mm) 閥座直徑DN(mm)		20				25	32	40	50	65	80	100	125	150	200	250	300
		10	12	15	20
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L(mm)		10				16		25		40			60			100
公稱壓力PN(MPa)		1.6、4.0、2.5
固有流量特性		直線、等百分比
固有可調比R		50：1
允許泄漏量	單座	硬密封：IV級、軟密封：IV級
	套筒	硬密封：IV級、軟密封：IV級
工作溫度t(℃)		－20～＋200、－40～＋250（常溫）、－40～＋450（中溫）、－60～－450（低溫）
信號范圍（DC）		0～10mA、4～20mA、1～5V、0～10V
電源電壓		220V、50HZ
作用方式		電開式、電關式
信號故障時閥狀態		全開、全關、保位

二、主要零件材料注：本產品性能指標貫徹GB/T4213-92

零件名稱	材料
閥體、閥蓋	HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯	1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯
填料	聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套	2Cr13
墊片	橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片

三、流量特性示意圖

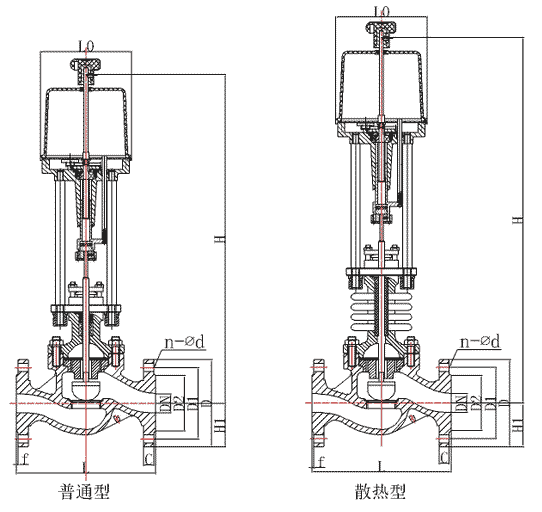

四、ZPSJP型電動單座調節閥主要外形及連接尺寸

1、ZPSJP-1.6MPa（16bar）

公稱 通徑	結構長度	連接尺寸						外形尺寸
公稱 通徑	結構長度	連接尺寸						H1	常溫型	散熱型
DN	L	D	D1	D2	C	f	n-Фd	H1	H	H
15	181	95	65	46	14	3	4-14	52	467	504
20	184	105	75	56	14	3	4-14	52	587	697
25	185	115	85	65	16	3	4-14	57	556	698
32	200	140	100	76	16	3	4-14	70	562	713
40	222	150	110	84	18	3	4-18	75	609	760
50	254	165	125	99	18	3	4-18	82	624	775
65	276	185	145	118	20	3	4-18	92	791	954
80	298	200	160	132	20	3	8-18	100	796	959
100	352	220	180	156	22	3.5	8-18	110	800	963
125	410	250	210	184	22	3.5	8-18	125	1042	1254
150	451	285	240	211	24	3.5	8-22	142	1052	1264
200	600	340	295	266	24	3.5	12-22	170	1087	1299
250	650	405	355	319	26	3.5	12-26	202	1102	1330
300	740	460	410	370	28	3.5	12-26	230	1120	1365
